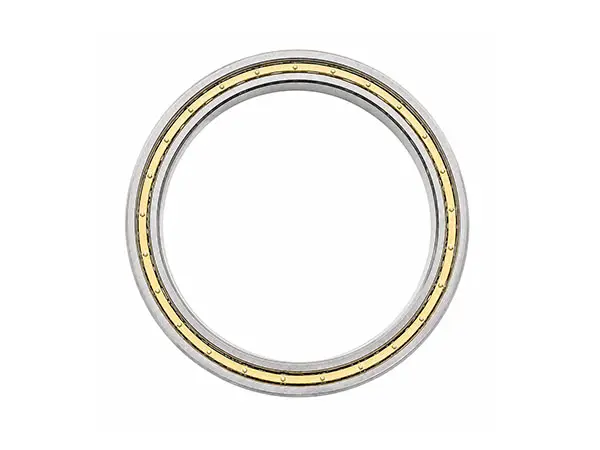

Rodamientos de bolas de ranura profunda (SERIES 618 / 619)
Precisión compacta, baja fricción y capacidad de alta velocidad.Los rodamientos de bolas de ranura profunda de precisión CHG 618/619 son rodamientos métricos de una hilera y sección delgada, diseñados para sistemas rotativos compactos, de baja fricción y alta velocidad. Sus profundas pistas de rodadura soportan principalmente cargas radiales y también pueden acomodar cargas axiales en ambas direcciones dentro de la holgura admisible y las condiciones de funcionamiento.
Rodamientos de bolas de ranura profunda (SERIES 618 / 619)
Posicionamiento de la serie
| Series | Dimensional character | Recommended focus |
|---|---|---|
| 618 | Smallest cross-section at the same bore | Space saving, lower mass, higher speed potential |
| 619 | Larger outside diameter and width | Higher load capacity and rigidity |
Principales beneficios del producto
- Baja fricción y bajo nivel de ruido durante el funcionamiento.
- Precisión dimensional y rotacional P4.
- Capacidad de posicionamiento axial bidireccional.
- Configuraciones abiertas o selladas con opciones de grasa/aceite.
- Opciones de elementos rodantes de acero, acero inoxidable y cerámica.
Especificaciones técnicas

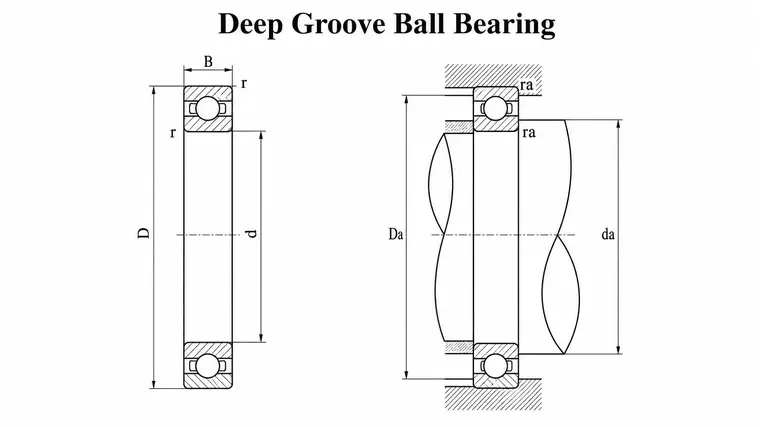

| Parameter | 618 Series | 619 Series |
|---|---|---|
| Bore diameter d | 10–950 mm | 10–950 mm |
| Outside diameter D | 19–1150 mm | 22–1250 mm |
| Width B | 5–90 mm | 6–132 mm |
| Dynamic radial rating Cr | 1.72–637 kN | 2.70–1010 kN |
| Static radial rating C₀r | 0.84–1730 kN | 1.27–2800 kN |
| Mass | 0.005–190 kg | 0.009–390 kg |
| Grease limiting speed | 290–34,000 r/min | 260–32,000 r/min |
| Oil limiting speed | 350–40,000 r/min | 320–38,000 r/min |
Definición de producto estándar
| Item | Specification |
|---|---|
| Precision | P4 |
| Row configuration | Single row |
| Load direction | Predominantly radial; axial in both directions |
| Ring material | Bearing steel or stainless steel |
| Ball material | Bearing steel, stainless steel or ceramic |
| Cage | Brass, PEEK, polyimide or phenolic-resin laminate |
| Operating temperature | Standard workbook range: −50 to +100 °C |
Características principales
Espacio libre y carga
Generalmente, una holgura radial mínima favorece una rotación precisa y silenciosa. Una mayor holgura puede aumentar el ángulo de contacto efectivo bajo carga axial y mejorar la capacidad axial, pero puede reducir la precisión y la rigidez de la rotación. Seleccione la holgura teniendo en cuenta los ajustes de interferencia, las diferencias de temperatura y la precisión del eje y la carcasa.
Velocidad y lubricación
Las velocidades límite indicadas en el catálogo presuponen rodamientos simples correctamente montados, una precarga ligera, una lubricación adecuada y una temperatura de funcionamiento estable. La lubricación con aceite generalmente permite velocidades más altas; la lubricación con grasa simplifica el mantenimiento. La velocidad real admisible debe ajustarse en función de la precarga, el acoplamiento, el sellado, la temperatura y la carga.
Elementos esenciales para el montaje
Controla la redondez del eje y la carcasa; los anillos delgados son sensibles a la deformación.
Aplique la fuerza de montaje únicamente a través del anillo que se está colocando.
Evite la desalineación excesiva y las cargas de impacto.
Utilice tolerancias coincidentes entre el eje y la carcasa para preservar la precisión P4.
Características principales
Instrumentos de precisión, motores silenciosos, husillos auxiliares para máquinas herramienta, equipos de automatización, reductores compactos, dispositivos médicos, robótica, automoción y maquinaria de precisión en general.
Información requerida para la selección
Diámetro interior, diámetro exterior y ancho requeridos
Cargas radiales/axiales y ciclo de trabajo
Velocidad objetivo y método de lubricación
Ajustes, holgura y sellado del eje/carcasa
Condiciones de temperatura, corrosión y limpieza
Modelos y especificaciones disponibles
Haga clic en cualquier número de pieza para ver los planos CAD detallados y descargar las especificaciones en formato PDF.
