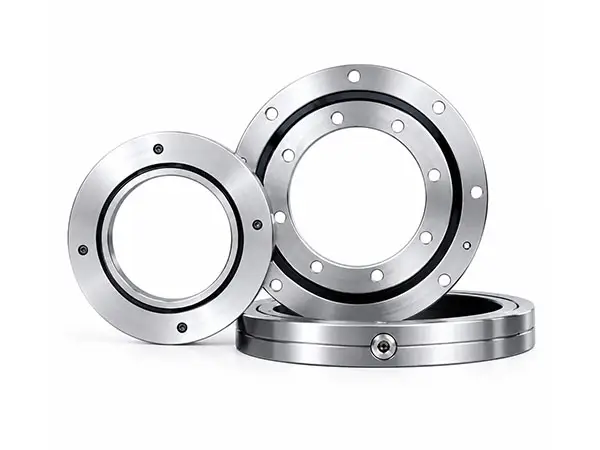

Rodamientos de rodillos cruzados de la serie HRU
eslogan publicitario del productoAñade una breve descripción del producto que destaque las características clave, los principales beneficios y los puntos de venta únicos de este producto, ayudando a los clientes a comprender rápidamente qué ofrece y por qué destaca.
Parámetros clave
| Series | HRU Series |
|---|---|
| Design | Integral inner and outer rings |
| Mounting | Mounting holes in both rings for direct installation |
| Seal Type | Open, single-sided or double-sided sealed |
| Load Capability | Radial load, bidirectional axial load and overturning moment |
| Rotating Ring | Suitable for inner-ring or outer-ring rotation |
| Main Benefits | Direct mounting, compact design, high rigidity, stable accuracy and torque |
Descripción general de los rodamientos de rodillos cruzados de la serie HRU
La serie HRU cuenta con anillos interior y exterior integrados, con orificios de montaje en ambos, lo que permite su instalación directa en la estructura de la máquina sin necesidad de bridas de fijación ni soportes adicionales en aplicaciones típicas. El diseño de anillo integrado minimiza la influencia del montaje en el rendimiento del rodamiento y garantiza una precisión de rotación y características de par estables, tanto con la rotación del anillo interior como del exterior.

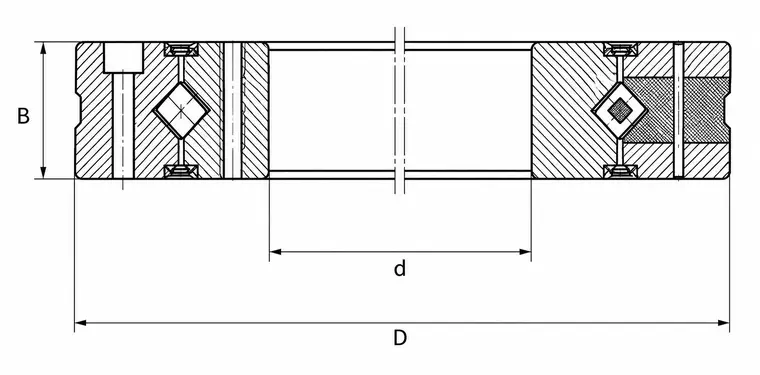

Ilustración de la estructura
Características de diseño y rendimiento
- Los rodillos cilíndricos están dispuestos alternativamente a 90°, formando una estructura portante de gran rigidez dentro de una sección transversal compacta.
- Un solo cojinete puede soportar cargas radiales, cargas axiales bidireccionales y momentos de vuelco.
- Tanto el anillo interior como el exterior son integrales e incluyen orificios de montaje para la conexión directa a los componentes de la máquina.
- Los anillos integrales reducen la influencia del montaje en la precisión y la precarga, lo que ayuda a mantener una precisión de rotación y un par estables.
- Adecuado para la rotación tanto del anillo interior como del anillo exterior, y para mecanismos de precisión compactos que requieren alta rigidez y precisión estable.
Instrucciones de montaje y funcionamiento
Fije uniformemente a través de los orificios de montaje del anillo interior y exterior y apriete gradualmente en forma de cruz hasta alcanzar el par de apriete especificado para evitar la deformación localizada del anillo.
Las superficies de montaje deben proporcionar la rigidez, planitud, concentricidad y acabado suficientes para mantener la precisión y la precarga del rodamiento.
Las especificaciones del perno, el par de apriete, la precarga, la lubricación y la holgura de funcionamiento deben seleccionarse en función de la carga, la precisión, la velocidad y las condiciones de temperatura.
Aplicaciones típicas
Articulaciones, unidades rotativas y efectores finales para robots industriales.
Mesas giratorias de precisión, unidades de indexación y ejes rotativos para máquinas herramienta.
Equipos para semiconductores, medición y automatización.
Instrumentos médicos, ópticos y de inspección de alta precisión
Información sobre la serie y el modelo
El prefijo HRU identifica los rodamientos de rodillos cruzados con anillos interior y exterior integrados y orificios de montaje en ambos anillos. Seleccione el modelo exacto según el diámetro del orificio d, el diámetro exterior D, el ancho B, el diámetro del círculo primitivo del rodillo dp, las capacidades de carga básicas, la disposición del sello, la configuración de los orificios de montaje, la masa de referencia y las condiciones de instalación. La tabla a continuación muestra el modelo HRU124X solo como ejemplo.
