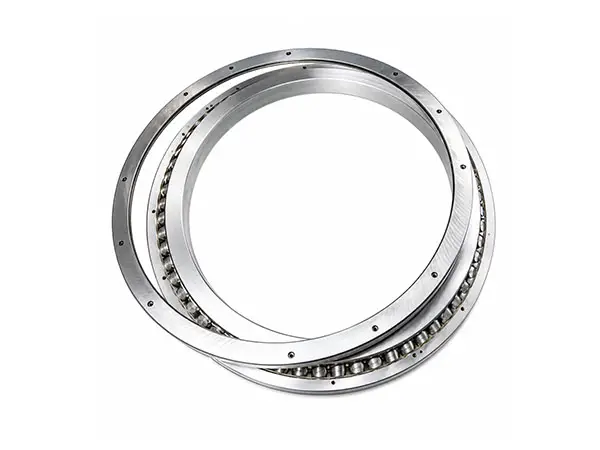

Rodamientos de rodillos cruzados serie HCRBH
Un rodamiento de rodillos cruzados ultradelgado con anillos interior y exterior integrados, diseñado para ofrecer una precisión de rotación y un par estables al soportar cargas radiales, axiales y de momento en instalaciones compactas.
Parámetros clave
| Series | HCRBH Series |
|---|---|
| Design | Ultra-thin section; integral inner and outer rings |
| Roller Arrangement | Cylindrical rollers arranged alternately at 90° |
| Load Capability | Radial load, bidirectional axial load and overturning moment |
| Mounting | No integral mounting holes; fixed by a flange and support housing |
| Rotating Ring | Suitable for inner-ring or outer-ring rotation |
| Main Benefits | Compact, lightweight, highly rigid, with stable accuracy and consistent torque |
Descripción general de los rodamientos de rodillos cruzados de la serie HCRBH
La serie HCRBH es un rodamiento de rodillos cruzados ultradelgado desarrollado para mecanismos rotativos de precisión compactos. En comparación con los diseños convencionales tipo RU, ofrece una sección transversal más compacta, anillos interior y exterior integrados y ausencia de orificios de montaje en el cuerpo del rodamiento. Se fija mediante una brida y una carcasa de soporte de alta rigidez. El diseño de anillo integrado reduce la deformación durante la instalación y mantiene una precisión de rotación y un par estables tanto en la rotación del anillo interior como en la del exterior.
Características de diseño y rendimiento
- Los rodillos cilíndricos están dispuestos alternativamente a 90°, formando un sistema de soporte de carga muy rígido dentro de una sección transversal compacta.
- Un solo cojinete puede soportar simultáneamente cargas radiales, cargas axiales bidireccionales y momentos de vuelco.
- Los anillos interior y exterior integrados mejoran la rigidez del anillo y reducen la influencia del montaje en la precisión y la precarga.
- Su diseño ultradelgado y ligero ayuda a reducir el tamaño del mecanismo y la inercia rotacional.
- Ideal para aplicaciones rotativas de precisión que requieren alta exactitud de rotación, par estable y espacio de instalación limitado.
Montaje y funcionamiento
Dado que el rodamiento no tiene orificios de montaje, utilice una brida y una carcasa de soporte suficientemente rígidas y sujételas uniformemente alrededor de la circunferencia.
Las superficies de contacto deben presentar una buena planitud, concentricidad y acabado; evite la sujeción localizada que pueda deformar los anillos.
La precarga de montaje, la lubricación y la holgura de funcionamiento deben seleccionarse en función de la carga, la precisión, la velocidad y las condiciones de temperatura.
Aplicaciones típicas
Articulaciones y efectores finales para robots industriales
Mesas giratorias de precisión, unidades de indexación y ejes rotativos para máquinas herramienta.
Equipos para semiconductores, inspección y automatización.
Dispositivos rotatorios médicos, ópticos y compactos de alta precisión
Modelos y especificaciones técnicas

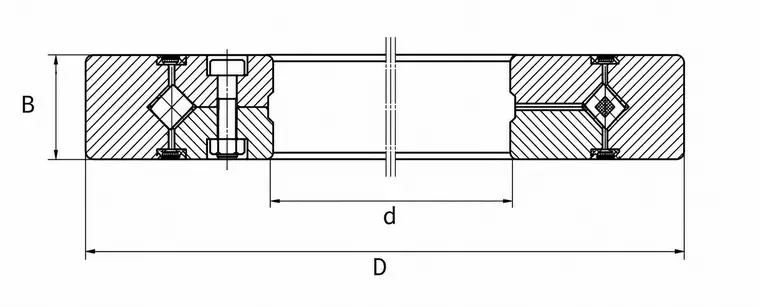

El prefijo HCRBH identifica esta serie de rodamientos de rodillos cruzados de anillo integral ultradelgados. Seleccione el modelo exacto según el diámetro interior d, el diámetro exterior D, el ancho B, las cargas nominales básicas, la velocidad admisible, la precisión y las condiciones de montaje. Consulte la designación del producto en la tabla de especificaciones técnicas para ver un ejemplo de modelo.
