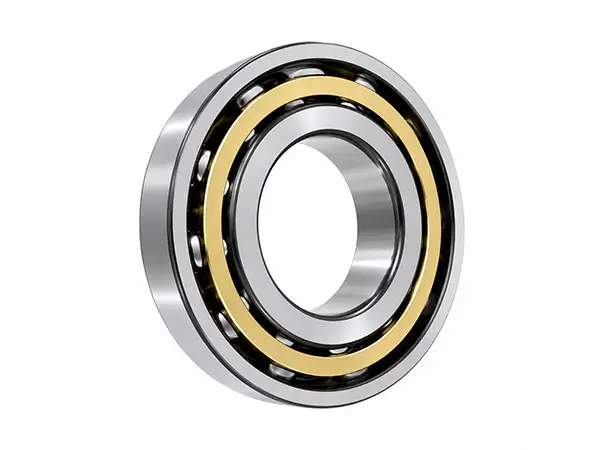

Rodamientos de bolas de ranura profunda
Rodamientos de baja fricción para cargas radiales y combinadas de alta velocidad.Tipo de rodamiento: Rodamiento de bolas de ranura profunda
Categoría de producto: Rodamientos de bolas de gran tamaño
Carga primaria: Carga radial
Carga axial: Carga axial limitada en ambas direcciones.
Función de localización: Localización axial bidireccional
Fricción: Coeficiente de fricción bajo.
Especificaciones técnicas
| Specification | Details |
|---|---|
| Bearing Type | Deep Groove Ball Bearing |
| Product Category | Large Size Ball Bearings |
| Primary Load | Radial load |
| Axial Load | Limited axial load in both directions |
| Locating Function | Bidirectional axial location |
| Friction | Low friction coefficient |
| Speed Capability | High limiting speed |
| Permissible Misalignment | 2-10 arcmin; bearing life may be affected |
| Impact Load | Not recommended |
| Heavy Load | Not recommended |
| Cage Options | Machined brass, solid steel or reinforced nylon 66 |
Descripción general de los rodamientos de bolas de ranura profunda
Los rodamientos de bolas de ranura profunda se encuentran entre los rodamientos más utilizados. Su estructura simple, facilidad de instalación y funcionamiento fiable los hacen adecuados para una amplia gama de maquinaria. Soportan principalmente cargas radiales y también pueden soportar cargas axiales limitadas cuando se seleccionan adecuadamente la geometría del hombro y la holgura radial.
En comparación con otros tipos de rodamientos de tamaño similar, los rodamientos de bolas de ranura profunda ofrecen un bajo coeficiente de fricción y una alta velocidad límite. Dentro de su holgura axial, pueden limitar el desplazamiento del eje o la carcasa en ambas direcciones y, por lo tanto, actúan como rodamientos de posicionamiento bidireccionales.
Baja fricción y alto rendimiento a alta velocidad
La geometría de la pista de rodadura profunda proporciona una guía estable de las bolas y un contacto de rodadura eficiente. Esto ayuda a reducir las pérdidas por fricción y la generación de calor, lo que permite un funcionamiento suave a velocidades de rotación relativamente altas bajo condiciones adecuadas de carga y lubricación.
- Estructura simple y fiable
- Coeficiente de fricción bajo
- Alta velocidad límite
- Fácil instalación y uso
Limitaciones de ubicación y carga bidireccionales
El rodamiento puede soportar carga radial junto con una carga axial limitada en ambas direcciones y puede posicionar un eje axialmente en ambos lados. Tiene un pequeño margen de autoalineación de aproximadamente 2 a 10 minutos de arco, pero una desalineación puede acortar su vida útil. Los rodamientos de bolas de ranura profunda no son resistentes a los impactos y no se recomiendan para cargas pesadas.
- Diseñado principalmente para carga radial.
- Carga axial limitada en ambas direcciones.
- Evite golpes y trabajos de carga pesada.
Estructura y dimensiones principales del rodamiento de bolas de ranura profunda
Estructura de soporte y opciones de jaula
| Option | Configuration | Selection Guidance |
|---|---|---|
| Open Design | Deep-groove inner and outer raceways | Standard arrangement for high-speed radial-load applications |
| Brass Cage | Machined solid brass cage | Common CHG cage configuration |
| Steel Cage | Solid steel cage | Metallic alternative selected by operating requirements |
| Nylon 66 Cage | Reinforced engineering-plastic cage | Cage material is identified by the bearing suffix |
Características de rendimiento y montaje
Tras su montaje, el rodamiento puede proporcionar posicionamiento axial bidireccional dentro de su holgura de diseño. La alineación del eje y la carcasa debe controlarse cuidadosamente: si bien se puede tolerar una ligera inclinación, una desalineación excesiva altera las condiciones de contacto y puede reducir la vida útil del rodamiento. Un ajuste correcto, la lubricación adecuada y el control de la carga son esenciales para un funcionamiento a alta velocidad.
Desalineación admisible: 2-10 minutos de arco (la vida útil del rodamiento puede verse reducida).
Aplicaciones típicas
- Sistemas automotrices
- Tractores y maquinaria agrícola
- Máquinas herramienta
- motores eléctricos
- Zapatillas
- Maquinaria textil
