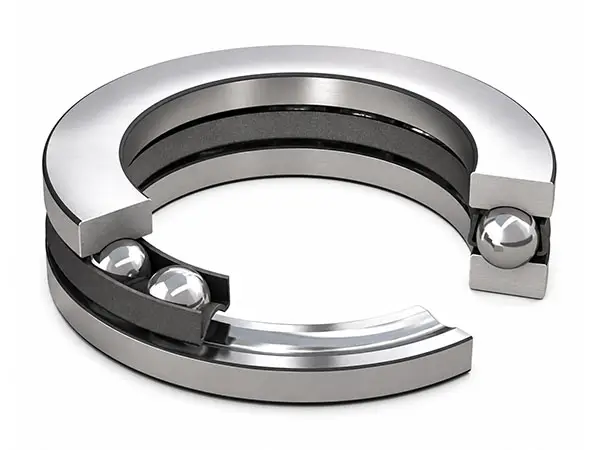

Rodamientos axiales de bolas
Diseños de una y dos direcciones para soporte de carga axialTipo de rodamiento: Rodamiento axial de bolas
Gama de diseño: Diseños de empuje de una sola dirección, de doble dirección y de contacto angular.
Serie principal: Tipo 50000 (Serie 8000); Tipo 52000 (Serie 38000)
Carga principal: Solo carga axial; no se permite carga radial.
Dirección axial: Una o dos direcciones según el diseño.
Especificaciones técnicas
| Specification | Details |
|---|---|
| Bearing Type | Thrust Ball Bearing |
| Design Range | Single-direction, double-direction and angular-contact thrust designs |
| Main Series | 50000 Type (8000 Series); 52000 Type (38000 Series) |
| Primary Load | Axial load only; radial load is not permitted |
| Axial Direction | One direction or two directions according to design |
| Size Coverage | Catalog data supplied for d 140-1600 mm |
| Cage | Pressed steel; machined solid cage for larger sizes |
| Speed | Standard thrust types: moderate or low speed; angular-contact types: higher speed |
| Alignment | Shaft and housing axes must remain concentric and support faces perpendicular |
| High-Precision Option | SP/P4 rotational accuracy for double-direction angular-contact designs |
| Lubrication | Grease or oil according to speed and load |
Descripción general de los rodamientos de bolas axiales
Un rodamiento de bolas axial unidireccional consta de una hilera de bolas con jaula, una arandela de eje y una arandela de alojamiento. Soporta carga axial en una sola dirección y no puede soportar carga radial. Sus componentes separables simplifican el montaje y la inspección.
Un rodamiento de bolas de empuje bidireccional utiliza dos hileras de bolas, una arandela central del eje y dos arandelas de la carcasa para soportar cargas axiales en ambas direcciones. Las versiones de empuje de contacto angular ofrecen mayor rigidez y capacidad de alta velocidad para posiciones de husillo de precisión y máquinas herramienta.
Capacidad de carga axial y ubicación direccional
La geometría de la arandela y la pista de rodadura transmite el empuje directamente a lo largo del eje del rodamiento. Seleccione diseños unidireccionales para la localización axial en una sola dirección y diseños bidireccionales cuando se requiera la localización del eje en ambas direcciones axiales.
- Carga axial únicamente
- Ubicación axial unidireccional
- Soporte axial bidireccional
- Construcción separable
Alineación, jaula y características de velocidad
La alineación correcta es esencial, ya que los rodamientos axiales de bolas no compensan la inclinación del eje ni la deformación de la carcasa. Los diseños estándar suelen utilizar jaulas de acero prensado; los rodamientos con diámetros exteriores mayores pueden utilizar jaulas macizas mecanizadas. Los rodamientos de contacto angular bidireccionales se seleccionan cuando se requiere mayor velocidad, rigidez y precisión.
- Montaje coaxial preciso
- Opciones de jaula prensada o mecanizada
- Diseños de contacto angular de mayor velocidad
Estructuras de rodamientos de bolas de empuje de contacto angular y de una o dos direcciones
Estructuras de rodamientos de bolas de empuje de contacto angular y de una o dos direcciones
| Type | Series | Function |
|---|---|---|
| Single-Direction | 50000 Type (8000 Series) | Axial load and location in one direction |
| Double-Direction | 52000 Type (38000 Series) | Axial load and location in two directions |
| Single-Direction Angular Contact | 569/561 Series | Higher stiffness and speed in one direction |
| Double-Direction Angular Contact | 234 Series | High-precision bidirectional spindle support |
Consideraciones de montaje y funcionamiento
Mantenga los ejes del eje y del orificio de la carcasa concéntricos y las caras de soporte perpendiculares al eje del rodamiento. Para diseños estándar de una sola dirección, deje una holgura radial de aproximadamente 0,5 a 1 mm entre el diámetro exterior de la arandela de la carcasa y el orificio de la misma. Verifique la dirección axial, la jaula, la lubricación, el aumento de temperatura y la velocidad límite antes de la operación continua.
Rango de diámetros del catálogo: 140-1600 mm
Aplicaciones típicas
- Posiciones de posicionamiento axial del laminador
- Husillos de máquinas herramienta
- Conjuntos de husillos de precisión
- Cajas de engranajes y accionamientos verticales
- Equipo industrial con empuje unidireccional
- Sistemas de soporte de empuje bidireccional
