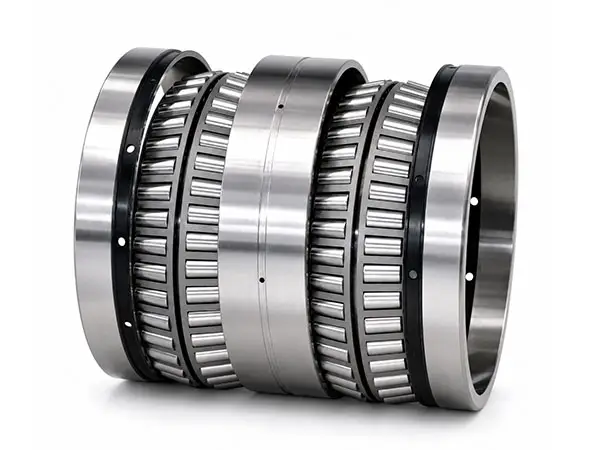

Rodamientos de rodillos cónicos de cuatro hileras
Rodamientos de cuello de rodillo de alta capacidad para laminadores en caliente y en frío.Tipo de rodamiento: Rodamiento de rodillos cónicos de cuatro hileras
Serie: Tipo 380000 (Tipo 77000)
Diámetro del orificio: 120-1320 mm
Capacidad de carga: Cargas radiales elevadas y cargas axiales bidireccionales.
Capacidad radial: Aproximadamente 3 veces la de un rodamiento cónico de una sola hilera.
Idoneidad de velocidad: Velocidad límite inferior.
Especificaciones técnicas
| Specification | Details |
|---|---|
| Bearing Type | Four-Row Tapered Roller Bearing |
| Series | 380000 Type (77000 Type) |
| Bore Diameter | 120-1320 mm |
| Load Rating | High radial and bidirectional axial loads |
| Radial Capacity | Approx. 3 times a single-row tapered bearing |
| Speed Suitability | Lower limiting speed |
| Material | GCr15 / GCr15SiMn / G20Cr2Ni4A; customized materials available |
| Precision Class | P0 / P6 / P5 / P4 |
| Temperature Range | -20°C to +150°C |
| Lubrication | Grease or oil lubrication |
| Cage | Pressed-steel cage; pin-type cage for large sizes |
| Customization | Size, structure, sealing and material options |
Descripción general de los rodamientos de rodillos cónicos de cuatro hileras
Los rodamientos de rodillos cónicos de cuatro hileras se encuentran entre los principales tipos de rodamientos utilizados en los cuellos de los rodillos de las laminadoras. Sus cuatro hileras de rodillos cónicos proporcionan una capacidad radial muy alta, junto con una capacidad axial considerable en ambas direcciones, lo que hace que este diseño sea adecuado para cargas combinadas pesadas.
La capacidad radial es aproximadamente tres veces mayor que la de un rodamiento de rodillos cónicos de una hilera comparable, aunque la velocidad límite es menor. El rodamiento posiciona el eje o la carcasa en ambas direcciones axiales dentro de su holgura axial, y la holgura radial y axial se puede ajustar modificando el grosor de los espaciadores internos y externos.
Rendimiento de carga pesada en cuatro filas
La disposición de cuatro filas distribuye la carga sobre una amplia superficie de contacto rodante, proporcionando la capacidad y la rigidez necesarias para los cuellos de los rodillos de trabajo y de laminación sometidos a cargas elevadas, al tiempo que soporta fuerzas axiales en ambas direcciones.
- Capacidad de carga radial muy elevada
- Gran capacidad axial bidireccional
- Ubicación axial bidireccional
- Alta rigidez para uso en cuellos enrollables
Montaje y facilidad de mantenimiento del cuello enrollable
Para facilitar el montaje y desmontaje, los rodamientos de rodillos cónicos de cuatro hileras se instalan normalmente con un ajuste de holgura en el cuello del rodamiento. El correcto ajuste de los espaciadores y el control de la holgura son esenciales para una distribución uniforme de la carga, una temperatura estable y una vida útil fiable.
- Ajuste holgado para facilitar el montaje y desmontaje.
- Holgura radial y axial ajustada mediante espaciadores.
- Jaulas de acero prensado o de tipo pasador por tamaño

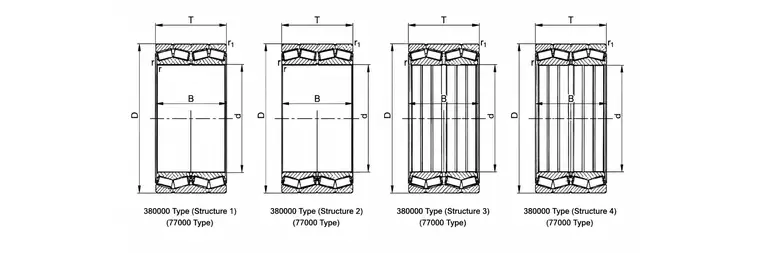

Cuatro configuraciones ilustradas del tipo 380000 (tipo 77000)
Opciones de estructura de la serie 380000
| Structure | Series | Selection Guidance |
|---|---|---|
| Structure 1 | 380000 Type (77000 Type) | Standard open configuration; select by bearing size and roll-neck geometry |
| Structure 2 | 380000 Type (77000 Type) | Alternative ring and spacer arrangement for application boundaries |
| Structure 3 | 380000 Type (77000 Type) | Extended inner-ring configuration for specified mounting conditions |
| Structure 4 | 380000 Type (77000 Type) | Alternative extended configuration selected by load and installation requirements |
Materiales, lubricación y personalización
Entre los materiales estándar se incluyen GCr15, GCr15SiMn y G20Cr2Ni4A. La lubricación con grasa o aceite puede especificarse según la velocidad, la carga y el entorno del molino. Los diseños abiertos son estándar, mientras que se pueden desarrollar estructuras selladas y otras estructuras especiales para requisitos específicos de la aplicación.
Capacidad de carga radial: Aprox. 3 × rodamiento cónico de una sola hilera
Aplicaciones típicas
- Cuellos de rodillos de laminación en caliente
- Cuellos de rodillos de laminación en frío
- Cuellos de rodillos de la laminadora
- Equipo pesado de laminación de acero
- Soportes de rodillos con carga bidireccional
- Arreglos personalizados sellados para cuellos enrollables
