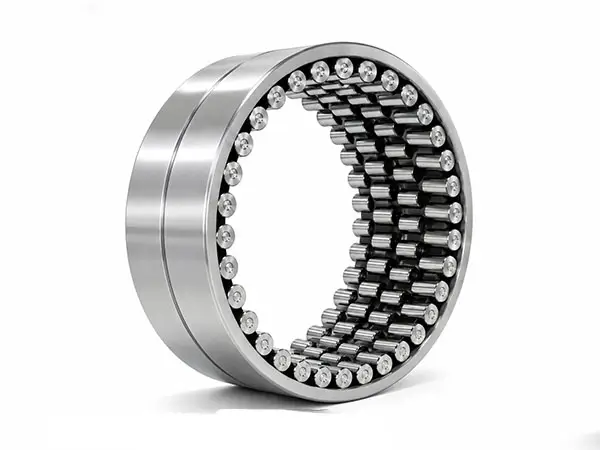

Rodamientos de rodillos cilíndricos de cuatro hileras
Capacidad máxima de carga radial para aplicaciones en cuellos de rodillos de laminación.Tipo de rodamiento: Rodamientos de rodillos cilíndricos de cuatro hileras
Serie: C / FCD / FCDP
Diámetro del orificio: 0–1400 mm; personalizable dentro de este rango.
Diámetro exterior: 40–1900 mm
Ancho: 0–1360 mm
Capacidad de carga: Alta capacidad de carga radial; no está diseñado para carga axial.
Especificaciones técnicas
| Specification | Details |
|---|---|
| Bearing Type | Four-Row Cylindrical Roller Bearings |
| Series | FC / FCD / FCDP |
| Bore Diameter | 90–1400 mm; customizable within this range |
| Outer Diameter | 140–1900 mm |
| Width | 70–1360 mm |
| Load Capacity | High radial load capacity; not designed for axial load |
| Material | GCr15 / GCr15SiMn / G20Cr2Ni4A / Customized materials |
| Cage | Brass solid cage / Pin-type cage |
| Temperature Range | −40°C to +150°C |
| Lubrication | Oil / Grease |
| Certification | ISO 9001 / ISO 14001 / GJB 9001C-2017 |
| Customization | Available |
Descripción general de los rodamientos de rodillos cilíndricos de cuatro hileras
Los rodamientos de rodillos cilíndricos de cuatro hileras combinan una sección transversal compacta con una rigidez y capacidad de carga radial muy elevadas. Se desarrollan principalmente para su uso en cuellos de rodillos en laminadoras, donde son habituales las cargas radiales intensas, las cargas de impacto y el espacio de montaje limitado.
Estos cojinetes soportan carga radial, pero no están diseñados para posicionar el eje axialmente. Dado que los anillos interiores no tienen nervaduras, tanto los anillos interiores como el subconjunto del anillo exterior con rodillos y jaula pueden montarse por separado, lo que simplifica la instalación y el mantenimiento de los rodillos.
Capacidad máxima de carga radial
Cuatro filas de rodillos cilíndricos crean una gran superficie de contacto efectiva y distribuyen la carga a lo largo del ancho del cojinete, lo que proporciona una capacidad de carga radial excepcional y resistencia a las cargas de impacto del laminador.
- Capacidad de carga radial excepcional
- Alta rigidez
- Distribución estable de la carga en cuatro filas de rodillos.
- Estructura compacta para montaje en cuello de rollo
Diseño de montaje separable
Los anillos interiores sin nervaduras permiten montar por separado los anillos interiores y el conjunto formado por el anillo exterior, el rodillo y la jaula. Esta disposición mejora la eficiencia de la instalación y facilita la inspección y el reemplazo durante el funcionamiento de la laminadora.
- Montaje independiente de los conjuntos interior y exterior.
- Instalación y extracción sencillas del rollo
- Mantenimiento eficiente en el servicio de laminación

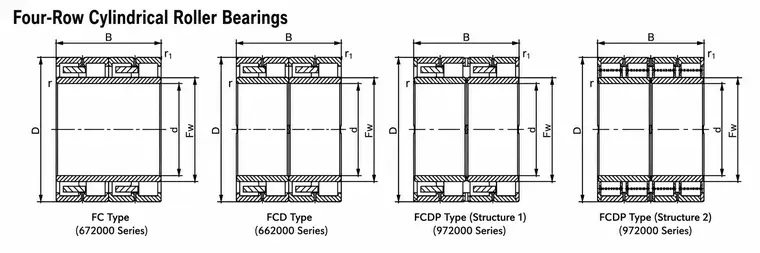

Configuraciones representativas de rodamientos de rodillos cilíndricos de cuatro hileras
Tipos de estructuras de apoyo
| Series | Configuration | Function | Series |
|---|---|---|---|
| FC | Compact four-row arrangement, 672000 series | High radial loads in rolling-mill roll-neck positions | FC |
| FCD | Two-section four-row arrangement, 662000 series | Mounting flexibility for heavy rolling-mill duty | FCD |
| FCDP-1 | FCDP structure 1, 972000 series | High stiffness and shock-load resistance | FCDP-1 |
| FCDP-2 | Alternative FCDP roller-guidance arrangement | Severe-duty roll-neck applications | FCDP-2 |
Rendimiento y fiabilidad
CHG controla la geometría de la pista de rodadura, la variación del diámetro de los rodillos, la holgura interna y la precisión de la jaula para lograr una distribución equilibrada de la carga, una alta rigidez de funcionamiento y un servicio fiable en condiciones de contaminación, impactos y variaciones térmicas en los laminadores.
Opciones de jaula disponibles: Latón macizo · Tipo pasador
Aplicaciones típicas
- fábricas de alambre
- Laminadoras de barras y perfiles
- Laminadoras de chapa en frío
- Laminadoras de chapa caliente
- molinos de engranajes
- Soportes para el cuello del rodillo del laminador
Modelos de producto y especificaciones técnicas
