Rodamientos de bolas métricos de ranura profunda superdelgada
Rodamientos métricos extrafinos que reducen el espacio de instalación radial a la vez que proporcionan un funcionamiento suave y de baja fricción.
Rango de diámetro: 10-30 mm
Diseño: Ranura profunda extrafina

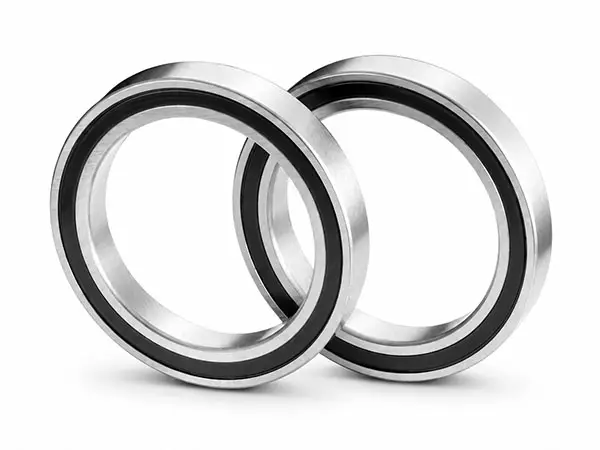

Descripción general de los rodamientos de bolas de ranura profunda ultradelgados métricos
Los rodamientos de bolas métricos ultrafinos de ranura profunda son rodamientos radiales de una hilera con una sección transversal radial reducida. Están diseñados para mecanismos que requieren dimensiones exteriores compactas, baja fricción, funcionamiento silencioso y una precisión de rotación fiable sin necesidad de cambiar a una serie de sección delgada en pulgadas.
La gama de productos abarca diámetros interiores de 10 mm a 30 mm, diámetros exteriores de 15 mm a 47 mm y anchos de 3 mm a 10 mm. Las denominaciones disponibles incluyen las series 67, 68, 638 y 69, con variantes abiertas, blindadas, selladas y con brida para determinados tamaños.
Características principales
- La sección transversal radial extrafina reduce el diámetro necesario de la carcasa y el volumen total del mecanismo.
- Geometría de canal profundo para cargas radiales y cargas axiales moderadas en ambas direcciones.
- Par de fricción bajo, que favorece un arranque suave y un funcionamiento a alta velocidad.
- Configuraciones abiertas, blindadas y selladas para diferentes condiciones de contaminación y lubricación.
- Anillo exterior con brida opcional para facilitar el posicionamiento axial y la sujeción de la carcasa.
- Las series métricas 67, 68, 638 y 69 ofrecen varias opciones de sección transversal y capacidad de carga.
- Los tipos de retención W, J, TW y RJ están disponibles según el tamaño y el material del rodamiento.
- Algunos tamaños están disponibles en acero inoxidable con el sufijo H, sujeto a confirmación.
Variantes de diseño

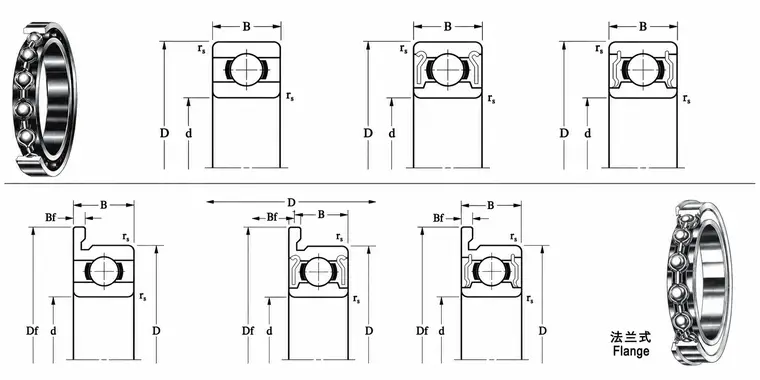

Diseños de cojinetes ultrafinos abiertos, blindados y sellados
Cojinetes abiertos: Mínima fricción y fácil relubricación en entornos de funcionamiento limpios.
Rodamientos blindados: Los blindajes metálicos ayudan a retener el lubricante y reducen la entrada de contaminantes de mayor tamaño con un efecto mínimo en la velocidad.
Rodamientos sellados: Los sellos de contacto o de baja fricción proporcionan una mayor protección para aplicaciones contaminadas o que no requieren mantenimiento.
Cojinetes con brida: Una brida integral en el anillo exterior simplifica la ubicación axial y puede reducir los requisitos de mecanizado de la carcasa.
Guía de sufijos y configuración
| Configuration | Typical designation | Meaning |
|---|---|---|
| Open | 6800 | Open super-thin bearing |
| Flanged open | F6800 | Outer ring with integral flange |
| Shielded | 6800ZZ | Two metal shields |
| Flanged shielded | F6800ZZ | Flanged outer ring with two shields |
| Sealed options | 2RS / 2RU / TTS | Availability depends on model and duty |
Capacidades técnicas
| Parameter | Series capability |
|---|---|
| Dimensional range | Bore 10-30 mm; outside diameter 15-47 mm; width 3-10 mm |
| Product series | 67, 68, 638 and 69 metric series |
| Precision system | ABEC 1 / 3 / 5 / 7 / 9 grades available; model-specific grade to be confirmed |
| Radial internal clearance | MC1-MC6 miniature-bearing clearance groups |
| Vibration grades | Z1-Z6 vibration grades classified by diameter series |
| Ring and ball materials | High-carbon chromium bearing steel; stainless steel available for selected products |
| Cage options | W, J, TW and RJ types, depending on size and material |
| Lubrication | Oil for open designs or precision bearing grease for closed designs; special lubricants by request |
| Operating considerations | Speed, temperature, noise, torque and lubricant selection must be matched to the application |
Solicitudes y selección
Aplicaciones típicas
- Motores eléctricos delgados, ventiladores, sopladores y unidades de accionamiento compactas.
- Codificadores, instrumentos de precisión y equipos de medición
- Mecanismos ópticos, dispositivos de imagen y equipos de inspección
- Equipos médicos, de laboratorio y dentales
- Robótica, módulos de automatización y sistemas de transmisión compactos.
- Equipos de oficina, electrodomésticos y conjuntos electromecánicos que ocupan poco espacio.
Notas de selección
- Confirme que la sección transversal radial reducida proporciona la capacidad de carga y la rigidez suficientes para la aplicación.
- Seleccione la holgura interna y el grado de precisión según el ajuste del eje, el ajuste de la carcasa, la velocidad, la temperatura y los requisitos de precisión de funcionamiento.
- Utilice variantes blindadas o selladas cuando se requiera retención de lubricante y protección contra la contaminación; verifique la capacidad de velocidad resultante.
- Elija un anillo exterior con brida cuando resulte beneficioso simplificar la ubicación axial o reducir el mecanizado de la carcasa.
- Confirme el tipo de lubricante, la temperatura de funcionamiento, el grado de vibración/ruido y el par de arranque para mecanismos de precisión.
- Para una selección intercambiable, verifique las dimensiones y el rendimiento técnico en lugar de basarse únicamente en las tablas de referencias cruzadas de la competencia.
Información para realizar pedidos
Para obtener un presupuesto y confirmación técnica, proporcione la designación o las dimensiones requeridas del rodamiento (d x D x B), la cantidad, el tipo de cierre, los requisitos de brida, el material, el grado de precisión, la holgura interna, el lubricante, la velocidad de funcionamiento, el rango de temperatura, la carga y las condiciones de aplicación.
