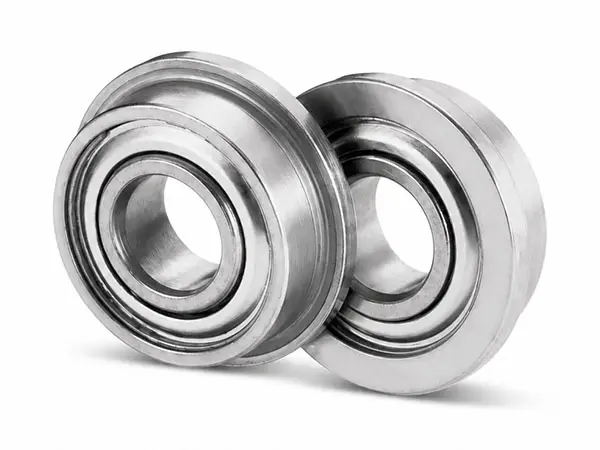

Rodamientos de bolas de ranura profunda en miniatura métricos
Rodamientos radiales compactos de baja fricción para mecanismos de precisión, motores en miniatura y equipos con espacio limitado.
Rango de diámetro: 2-9 mm
Diseño: Ranura profunda de una sola fila
Descripción general de los rodamientos de bolas de ranura profunda en miniatura métricos
Los rodamientos de bolas de ranura profunda en miniatura métricos son rodamientos radiales compactos de una sola hilera, diseñados para aplicaciones donde el espacio de instalación, la precisión de funcionamiento, la baja fricción y el funcionamiento silencioso son importantes. Su geometría de pista profunda soporta cargas radiales y cargas axiales moderadas en ambas direcciones, manteniendo un par de arranque y de funcionamiento bajos.
La serie incluye diseños abiertos, blindados y sellados, así como versiones con anillo exterior con brida para una ubicación axial simplificada en carcasas compactas. La gama de productos abarca diámetros de orificio de 2 mm a 9 mm e incluye las designaciones 67, 68, 69, 60, 62, 63 y miniatura tipo MR, según el tamaño y la construcción.
Características principales
- Sección transversal radial compacta para ensamblajes en miniatura y con espacio limitado.
- Geometría de canal profundo para cargas radiales y cargas axiales moderadas en ambas direcciones.
- Par de fricción bajo, que favorece un arranque suave y un funcionamiento a alta velocidad.
- Configuraciones abiertas, blindadas y selladas para diferentes condiciones de contaminación y lubricación.
- Anillo exterior con brida opcional para facilitar el posicionamiento axial y la sujeción de la carcasa.
- Disponemos de múltiples opciones de jaula, holgura, vibración y precisión según los requisitos operativos.
- Para determinados tamaños, están disponibles variantes en acero cromado y acero inoxidable, sujetas a confirmación.

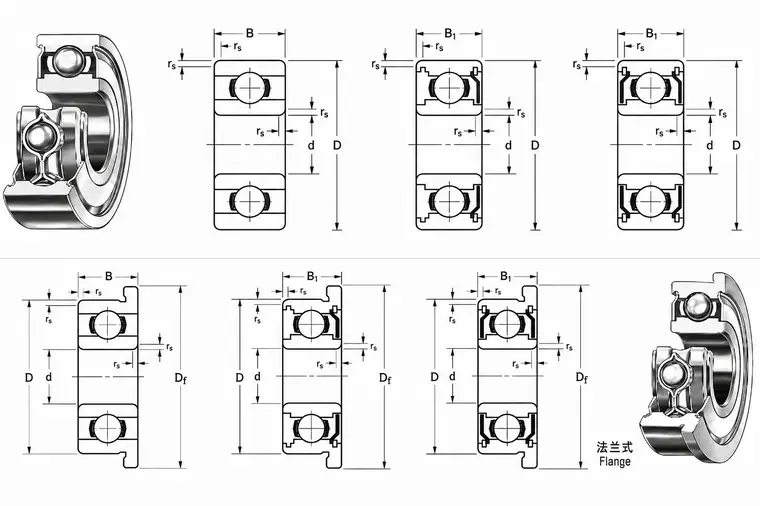

Variantes de diseño
Diseños de rodamientos métricos miniatura abiertos, blindados y sellados
Cojinetes abiertos: Mínimo rozamiento y fácil relubricación en entornos de funcionamiento limpios.
Rodamientos blindados: Los blindajes metálicos ayudan a retener el lubricante y reducen la entrada de contaminantes de mayor tamaño con un efecto mínimo en la velocidad.
Rodamientos sellados: Los sellos de contacto o de baja fricción proporcionan una mayor protección para aplicaciones contaminadas o que no requieren mantenimiento.
Cojinetes con brida: Una brida integral en el anillo exterior simplifica la ubicación axial y puede reducir los requisitos de mecanizado de la carcasa.
Guía de sufijos y configuración
| Configuration | Typical designation | Meaning |
|---|---|---|
| Open | 682 | Open bearing |
| Flanged open | F682 | Outer ring with flange |
| Shielded | 682ZZ | Two metal shields |
| Flanged shielded | F682ZZ | Flanged outer ring with two shields |
| Sealed | 682-2RS / 2RU / TTS | Seal type depends on model and operating requirement |
Capacidades técnicas
| Parameter | Series capability |
|---|---|
| Bore diameter | 2-9 mm across the metric product range |
| Precision system | ABEC 1 / 3 / 5 / 7 / 9 capability framework; model-specific grade to be confirmed |
| Radial internal clearance | MC1-MC6 miniature-bearing clearance groups |
| Vibration grades | Z1-Z6 vibration grades classified by diameter series |
| Ring and ball materials | High-carbon chromium bearing steel; stainless steel available for selected products |
| Cage options | Ribbon, crown, nylon crown or window-type cages, depending on size and duty |
| Lubrication | Oil for open designs or precision bearing grease for closed designs; special lubricants by request |
| Operating considerations | Speed, temperature, noise, torque and lubricant selection must be matched to the application |
Solicitudes y selección
Aplicaciones típicas
- Motores eléctricos en miniatura, ventiladores y unidades de accionamiento compactas.
- Instrumentos de precisión, dispositivos de medición y mecanismos ópticos
- Equipos de oficina, impresoras y pequeños conjuntos electromecánicos.
- Equipos médicos, de laboratorio y dentales
- Robótica, módulos de automatización y sistemas de transmisión en miniatura.
- Electrodomésticos, herramientas eléctricas y productos de consumo compactos.
Notas de selección
- Seleccione la holgura interna y el grado de precisión según el ajuste del eje, el ajuste de la carcasa, la velocidad, la temperatura y los requisitos de precisión de funcionamiento.
- Utilice variantes blindadas o selladas cuando se requiera retención de lubricante y protección contra la contaminación; verifique la capacidad de velocidad resultante.
- Elija un anillo exterior con brida cuando resulte beneficioso simplificar la ubicación axial o reducir el mecanizado de la carcasa.
- Confirme el tipo de lubricante, la temperatura de funcionamiento, el grado de vibración/ruido y el par de arranque para mecanismos miniatura sensibles.
- Para una selección intercambiable, verifique las dimensiones y el rendimiento técnico en lugar de basarse únicamente en las tablas de referencias cruzadas de la competencia.
Información para realizar pedidos
Para obtener un presupuesto y confirmación técnica, proporcione la designación o las dimensiones requeridas del rodamiento (d x D x B), la cantidad, el tipo de cierre, los requisitos de brida, el grado de precisión, la holgura interna, el lubricante, la velocidad de funcionamiento, el rango de temperatura y las condiciones de aplicación.
