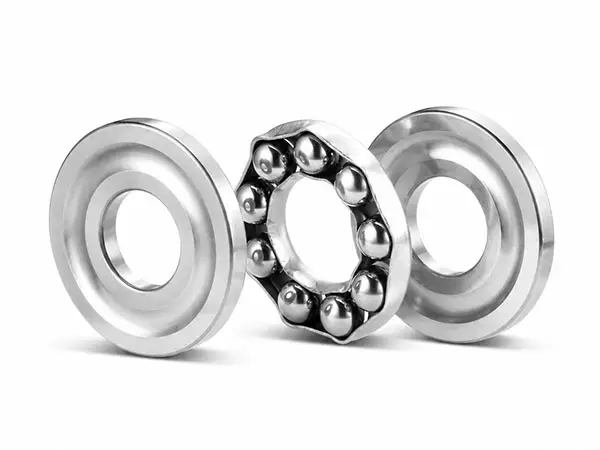

Rodamientos de bolas de empuje en miniatura
Rodamientos de bolas compactos de empuje unidireccional para un soporte axial preciso en mecanismos en miniatura y ensamblajes con espacio limitado.
Rango de diámetro: 2-10 mm
Dirección de la carga: Dirección única
Descripción general de los rodamientos de bolas de empuje en miniatura
Los rodamientos axiales de bolas en miniatura son rodamientos compactos y separables diseñados principalmente para soportar cargas axiales en una sola dirección. Un conjunto de bolas y jaula opera entre dos anillos de rodamiento, proporcionando un soporte axial de baja fricción donde el espacio radial, la altura axial y el peso de los componentes están estrictamente controlados.
La gama de productos comprende la serie FM con pista de rodadura y la serie F sin pista de rodadura. Los diámetros internos varían de 2 mm a 10 mm, los diámetros exteriores de 6 mm a 20 mm y las alturas totales de 3 mm a 7 mm. Los modelos FM incluyen índices de velocidad de referencia para grasa y aceite, mientras que las especificaciones de la serie F abarcan dimensiones, capacidades de carga, tipo de jaula, número de bolas y peso de referencia.
Características principales
- Diseñado para soportar cargas axiales en una dirección; la carga radial debe ser soportada por un sistema de cojinetes independiente.
- Su diámetro exterior compacto y su baja altura total resultan adecuados para mecanismos en miniatura y conjuntos con espacio limitado.
- Los anillos separables y el conjunto de bola y jaula simplifican la instalación, la inspección y la lubricación.
- La serie FM con pista de rodadura proporciona superficies de rodadura conformadas para una guía controlada de la bola y una distribución uniforme de la carga axial.
- La serie F sin canaleta ofrece una configuración sencilla y compacta para soporte axial de carga ligera.
- Los modelos de la serie FM utilizan jaulas TP, mientras que los modelos de la serie F utilizan jaulas TD.
Variantes de diseño
Serie FM con pista de rodadura y serie F sin pista de rodadura
Serie FM con sistema de rodadura: Doce modelos con diámetros de orificio de 3 a 10 mm, jaulas TP y velocidades de referencia para lubricación con grasa y aceite.
Serie F sin canaleta: Once modelos con diámetros de orificio de 2 a 10 mm y jaulas TD, destinados a configuraciones axiales compactas de servicio ligero.
Opción de acero inoxidable: Los rodamientos de acero inoxidable pueden identificarse con el sufijo H; conviene confirmar la disponibilidad antes de realizar el pedido.
Guía de sufijos y configuración
| Configuration | Typical designation | Meaning |
|---|---|---|
| With-raceway series | F6-14M | Suffix M identifies the FM series with raceway |
| Without-raceway series | F7-15 | F designation without M identifies the without-raceway series |
| Stainless option | Suffix H | Stainless material may be identified with suffix H |
Las especificaciones disponibles dependen de la subserie, el tamaño del rodamiento, el material, la jaula y la aplicación. El siguiente rango de capacidades sirve como guía para la selección preliminar; los valores finales deben confirmarse para la designación seleccionada.
| Parameter | Series capability |
|---|---|
| Dimensional range | Bore d 2-10 mm; outside diameter D 6-20 mm; height H 3-7 mm |
| Product series | FM series with raceway and F series without raceway |
| Load direction | Single-direction axial load |
| Load-rating range | Basic dynamic axial load Ca 117-3,939 N; basic static axial load C0a 83-3,571 N |
| FM reference speed | Grease 8,000-19,000 r/min; oil 13,000-28,000 r/min |
| Cage type | FM series: TP; F series: TD |
| Ball complement | 6-10 balls; ball diameter 1.000-3.175 mm |
| Reference weight | Approximately 0.6-9.9 g across the product range |
Solicitudes y selección
Aplicaciones típicas
- Motores eléctricos en miniatura, actuadores y mecanismos de accionamiento compactos
- Instrumentos de precisión, dispositivos de medición y equipos ópticos
- Impresoras, escáneres, equipos de oficina y mecanismos de manipulación de papel.
- Cajas de engranajes pequeñas, soportes de husillo y mecanismos de posicionamiento axial
- Equipos médicos y de laboratorio con bajas cargas axiales y espacio limitado.
- Automatización compacta, robótica y conjuntos rotativos ligeros.
Notas de selección
- Utilice estos cojinetes para cargas axiales en una dirección y proporcione un sistema de cojinetes independiente para cargas radiales.
- Si las cargas axiales actúan en ambas direcciones, utilice dos cojinetes en una disposición opuesta adecuada y compruebe la precarga o el juego axial.
- Confirme si la aplicación requiere el diseño FM con canalización o el diseño F más sencillo sin canalización.
- Verifique d, D, d1, D1 y H con respecto al eje, la carcasa y los hombros de posicionamiento axial antes de finalizar el modelo.
- Utilice los valores de velocidad especificados como datos de referencia y aplique las reducciones adecuadas en función de la carga, la temperatura, la lubricación y las condiciones de montaje.
- Para las versiones de acero inoxidable, confirme el grado de acero inoxidable, el sufijo H, el material de la jaula y la compatibilidad del lubricante con el entorno operativo.
Información para realizar pedidos
Para obtener un presupuesto y confirmación técnica, proporcione la designación o las dimensiones del rodamiento (dx D x d1 x D1 x H), la cantidad, el requisito de diseño FM o F, el material, el requisito de jaula, el lubricante, la velocidad de funcionamiento, el rango de temperatura, la magnitud de la carga axial y la dirección de la carga.
