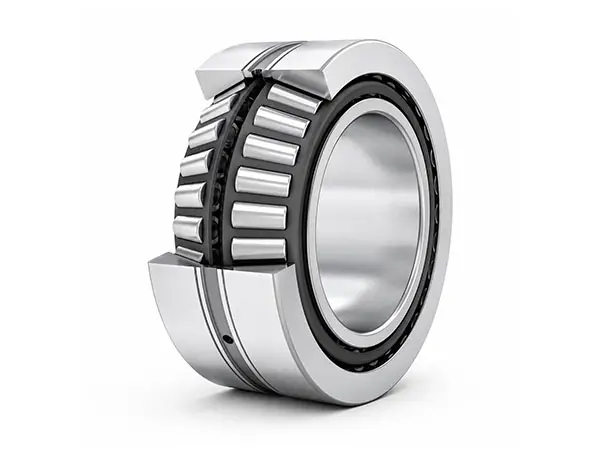

Zweireihige Kegelrollenlager
Hochleistungslager für kombinierte Lasten und bidirektionale LagerungLagertyp: Zweireihiges Kegelrollenlager
Designfamilien: TDO- und TDI-Konfigurationen
Bohrungsdurchmesser: 150–1500 mm; anpassbar
Außendurchmesser: Anpassbar an die Anforderungen
Breite: Anpassbar je nach Bedarf
Belastbarkeit: Hohe radiale und bidirektionale axiale Belastbarkeit.
Technische Spezifikationen
| Specification | Details |
|---|---|
| Bearing Type | Double Row Tapered Roller Bearing |
| Design Families | TDO and TDI configurations |
| Bore Diameter | 150-1500 mm; customizable |
| Outer Diameter | Customizable based on requirements |
| Width | Customizable based on requirements |
| Load Capacity | High radial and bidirectional axial load capacity |
| Dynamic Load Rating | Varies by size and design |
| Static Load Rating | Varies by size and design |
| Material | GCr15 / GCr15SiMn / G20Cr2Ni4A; customized materials available |
| Lubrication | Grease or oil, depending on application |
| Temperature Range | -40°C to +120°C; customizable |
| Clearance Adjustment | Adjustable by spacer thickness |
Übersicht über zweireihige Kegelrollenlager
Zweireihige Kegelrollenlager nutzen zwei Reihen Kegelrollen, um eine erhöhte radiale Tragfähigkeit in Verbindung mit einer hohen axialen Tragfähigkeit in beiden Richtungen zu erzielen. Sie sind hauptsächlich für kombinierte Belastungen ausgelegt, bei denen die radiale Komponente überwiegt.
Das Lager kann die axiale Verschiebung einer Welle oder eines Gehäuses in beide Richtungen begrenzen und fungiert somit als bidirektionales Festlager. Im Vergleich zu zwei separaten einreihigen Lagern benötigt die integrierte Bauweise weniger Teile, ist einfacher zu montieren und zu demontieren und bietet eine hohe Steifigkeit.
Hohe kombinierte Lastkapazität
Die erhöhte Anzahl an Rollen verteilt die Last auf eine größere Kontaktfläche. Dadurch kann das Lager hohe Radial- und Axiallasten aus beiden Richtungen aufnehmen und gleichzeitig eine kompakte und steife Stützkonstruktion beibehalten.
- Höhere radiale Kapazität als einreihige Konstruktionen
- Bidirektionale axiale Belastbarkeit
- Bidirektionale Ortungsfunktion
- Hohe Steifigkeit unter wechselnden Belastungen
TDO/TDI-Konstruktionen und Spielraumanpassung
TDO-Lager mit nach außen gerichteten Lagerschalen verhalten sich wie zwei einreihige Kegelrollenlager, die Rücken an Rücken montiert sind, und eignen sich gut für wechselnde Belastungen in Getrieben und Wickelmaschinen. TDI-Lager mit nach innen gerichteten Lagerschalen verwenden einen äußeren Distanzring und werden häufig in Rollenhalslagern unter mittleren Belastungen eingesetzt. Die Dicke des Distanzrings wird so gewählt, dass das radiale und axiale Lagerspiel eingestellt wird.
- TDO: nach außen gerichtete, Rücken an Rücken stehende Entsprechung
- TDI: nach innen gerichtete Bauweise mit äußerem Abstandshalter
- Das Spiel wird durch die passende Distanzscheibendicke eingestellt.
Zweireihige Kegelrollenlager: 350000, 350000 D1 und 370000
Lagerkonstruktionstypen
| Type | Configuration | Application and Adjustment |
|---|---|---|
| 350000 Type (97000 Type) | TDO outward-facing family with double cup and two cone assemblies | High rigidity and alternating loads; inner spacer sets clearance |
| 350000 D1 Type (37000 Type) | Modified double-row tapered arrangement | Compact integrated support with adjustable clearance |
| 370000 Type | TDI inward-facing family with double cone and cup spacer | Common for medium-load roll necks; outer spacer sets clearance |
Leistung und Betriebsbereich
Die integrierte zweireihige Anordnung sorgt für eine stabile Lastverteilung und hohe Steifigkeit unter konstanter oder wechselnder kombinierter Belastung. Die Schmierung kann je nach Drehzahl, Last und Betriebsumgebung mit Fett oder Öl erfolgen. Zu den Standardwerkstoffen gehören GCr15, GCr15SiMn und G20Cr2Ni4A.
Standard-Temperaturbereich: -40 °C bis +120 °C
Typische Anwendungen
- Walzwerke und Walzenhalsstützen
- Industriegetriebe
- Wickel- und Aufwickelmaschinen
- Hebezeuge
- Bergbaumaschinen
- Tunnelbohrmaschinen
