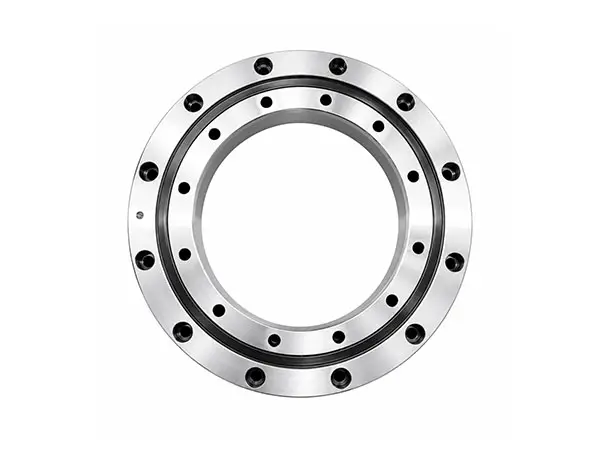

Kreuzrollenlager der HXSU-Serie
Ein Kreuzrollenlager mit integrierten Ringen und Befestigungslöchern, das für den direkten Einbau in kompakte, hochsteife Präzisionsdrehmechanismen konzipiert ist.
Wichtige Parameter
| Series | HXSU Series |
|---|---|
| Design | Integral inner and outer rings; mounting holes |
| Roller Arrangement | Cylindrical rollers arranged alternately at 90° |
| Seal Type | Double-sided sealed |
| Load Capability | Radial load, bidirectional axial load and overturning moment |
| Mounting | Both rings can be directly bolted |
| Main Benefits | Direct mounting, high rigidity and compact design |
Übersicht der Kreuzrollenlager der HXSU-Serie
Die HXSU-Serie besteht aus einem integrierten Außenring, einem integrierten Innenring und einem Satz zylindrischer Rollen mit Distanzstücken oder einem Käfig. Die Rollen sind abwechselnd im 90°-Winkel zwischen den Ringen angeordnet, wobei die Distanzstücke den Kontakt benachbarter Rollen verhindern. Befestigungslöcher in beiden Ringen ermöglichen die direkte Anbindung an angrenzende Bauteile, wodurch separate Flansche oder Stützgehäuse überflüssig werden.

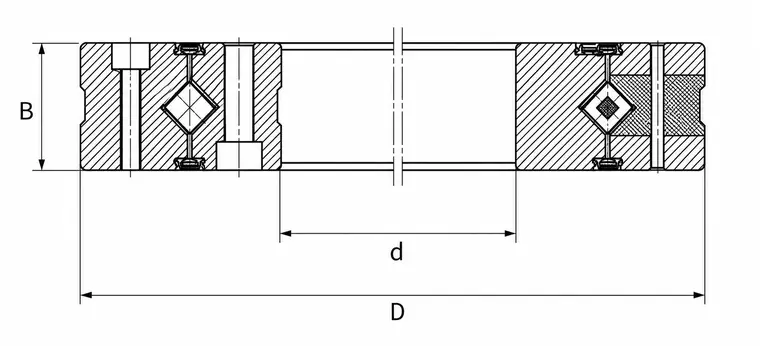

Strukturdarstellung
Design- und Leistungsmerkmale
- Zylindrische Rollen sind abwechselnd im 90°-Winkel angeordnet und bilden so eine äußerst steife, lasttragende Struktur innerhalb eines kompakten Querschnitts.
- Ein einzelnes Lager kann Radiallasten, bidirektionale Axiallasten und Kippmomente aufnehmen.
- Sowohl der Innen- als auch der Außenring sind einstückig und gewährleisten so eine stabile Montage und Rotationsleistung.
- Abstandshalter oder ein Käfig trennen benachbarte Walzen und tragen dazu bei, einen direkten Kontakt zwischen den Walzen zu verhindern.
- Beide Ringe verfügen über Befestigungslöcher und doppelseitige Dichtungen zur direkten Montage und Schmierstoffrückhaltung.
Montage- und Bedienungshinweise
Beide Ringe können über ihre Befestigungslöcher direkt an benachbarten Bauteilen befestigt werden; die Befestigungsflächen sollten ausreichend stabil sein.
Die Passflächen sollten eine gute Ebenheit, Rundlaufgenauigkeit und Oberflächenbeschaffenheit aufweisen; die Schrauben sollten gleichmäßig in diagonaler Reihenfolge angezogen werden.
Passungen, Toleranzen, Anzugsmoment, Vorspannung, Schmierung und Betriebsspiel sollten entsprechend den Anforderungen an Last, Genauigkeit, Drehzahl und Temperatur ausgewählt werden.
Typische Anwendungen
Hochpräzise Drehtische, Teileinheiten und Werkzeugmaschinen-Drehachsen
Robotergelenke, Dreheinheiten und Automatisierungssysteme
Halbleiter-, Inspektions- und Messgeräte
Präzisionsmedizinische, optische und Radarmechanismen
Serien- und Modellinformationen
Die Bezeichnung HXSU kennzeichnet Kreuzrollenlager mit integriertem Innen- und Außenring sowie Befestigungslöchern. Wählen Sie das passende Modell anhand von Bohrungsdurchmesser d, Außendurchmesser D, Breite B, Tragzahl, Dichtungsanordnung, Bezugsmasse und Montagebedingungen. Die folgende Tabelle zeigt HXSU080318 lediglich als Beispielmodell.
