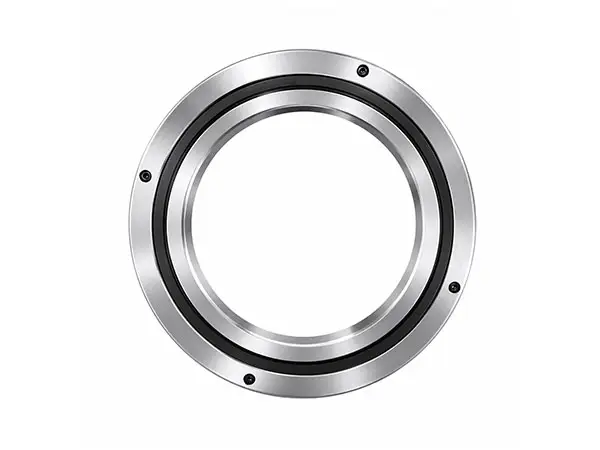

HSX-Serie Kreuzrollenlager
Fügen Sie eine kurze Produktbeschreibung hinzu, die die wichtigsten Merkmale, Vorteile und Alleinstellungsmerkmale dieses Produkts hervorhebt, damit Kunden schnell verstehen, was es bietet und warum es sich von anderen abhebt.
Wichtige Parameter
| Series | HSX Series |
|---|---|
| Design | Ultra-thin section; integral inner ring; split outer ring |
| Roller Arrangement | Cylindrical rollers arranged alternately at 90° |
| Seal Type | Double-sided sealed |
| Load Capability | Radial load, bidirectional axial load and overturning moment |
| Rotating Ring | Primarily suitable for inner-ring rotation |
| Main Benefits | Ultra-thin, space-saving, high rigidity and compact design |
Übersicht der HSX-Serie Kreuzrollenlager
Die HSX-Serie zeichnet sich durch einen ultradünnen Querschnitt mit integriertem Innenring und geteiltem Außenring aus. Bei gleichem Wellendurchmesser bietet sie einen kleineren Querschnitt als die HRB-Serie. Da beide Ringe keine Befestigungslöcher aufweisen, wird das Lager durch ausreichend steife Flansche und Stützgehäuse gesichert. Es ist für kompakte Präzisionsmechanismen mit Innenringrotation vorgesehen.

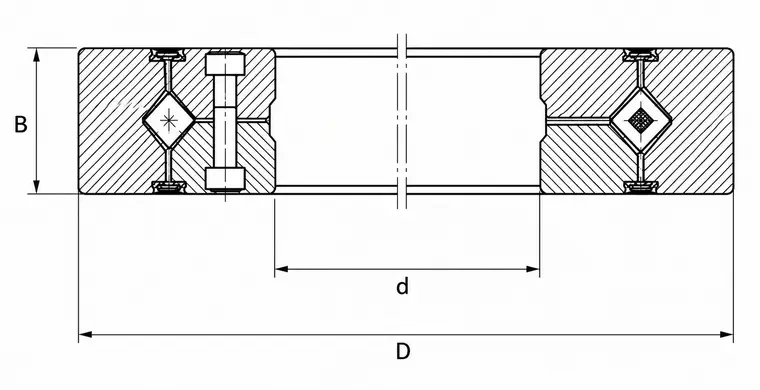

Strukturdarstellung
Design- und Leistungsmerkmale
- Zylindrische Rollen sind abwechselnd im 90°-Winkel angeordnet und bilden so eine kompakte, hochsteife, lasttragende Struktur innerhalb eines ultradünnen Querschnitts.
- Ein einzelnes Lager kann Radiallasten, bidirektionale Axiallasten und Kippmomente aufnehmen.
- Durch den integrierten Innenring und den geteilten Außenring eignet sich die Baureihe vor allem für Präzisionsanwendungen mit Innenringrotation.
- Im Vergleich zur HRB-Serie bietet HSX bei gleichem Wellendurchmesser einen kleineren Querschnitt, um Installationsraum zu sparen.
- Doppelseitige Dichtungen tragen dazu bei, das Eindringen von Verunreinigungen zu reduzieren und das Schmiermittel zurückzuhalten.
Montage- und Bedienungshinweise
HSX-Ringe haben keine Befestigungslöcher; verwenden Sie ausreichend steife Flansche und Stützgehäuse, um das Lager gleichmäßig zu befestigen.
Die Passflächen sollten eine gute Ebenheit, Rundlaufgenauigkeit und Oberflächengüte aufweisen; ungleichmäßiges Einspannen, das die Ringe verformen könnte, ist zu vermeiden.
Passungen, Toleranzen, Anzugsreihenfolge, Vorspannung, Schmierung und Betriebsspiel sollten entsprechend den Last-, Genauigkeits-, Drehzahl- und Temperaturbedingungen ausgewählt werden.
Typische Anwendungen
Kompakte, hochpräzise Drehtische und Teileinheiten
Robotergelenke, Dreheinheiten und Endeffektoren
Halbleiter-, Inspektions- und Automatisierungsausrüstung
Präzisionsmedizinische, optische und Messinstrumente
Serien- und Modellinformationen
Das Präfix HSX kennzeichnet ultradünne Kreuzrollenlager. Wählen Sie das passende Modell anhand von Bohrungsdurchmesser d, Außendurchmesser D, Breite B, Wälzkreisdurchmesser dp, Tragzahl, Dichtungsanordnung, Bezugsmasse und Montagebedingungen. Die folgende Tabelle zeigt HSX011832 lediglich als Beispiel.
