Die Wahl des richtigen Lagerspiels ist eine der wichtigsten, aber oft unterschätzten Entscheidungen bei Zylinderrollenlagern. Unter den gängigen Optionen werden in Industrieanlagen häufig die Lagerspielklassen C3 und C4 gewählt. Der Unterschied zwischen ihnen beeinflusst jedoch direkt die Laufstabilität, das thermische Verhalten, die Lebensdauer und das Ausfallrisiko. Für Ingenieure, Instandhaltungsteams und Anlagenkonstrukteure, die eine zuverlässige Langzeitleistung und nicht nur kurzfristigen Erfolg anstreben, ist es daher unerlässlich zu wissen, wie man zwischen C3 und C4 für Zylinderrollenlager wählt.
Dieser Artikel erläutert die technische Bedeutung der Luftspaltklassen, vergleicht C3 und C4 in praktischen Anwendungen und bietet ingenieurtechnische Auswahlrichtlinien auf der Grundlage von Betriebsbedingungen, Lastverhalten und thermischer Ausdehnung.
Verständnis des Lagerspiels in Zylinderrollenlagern

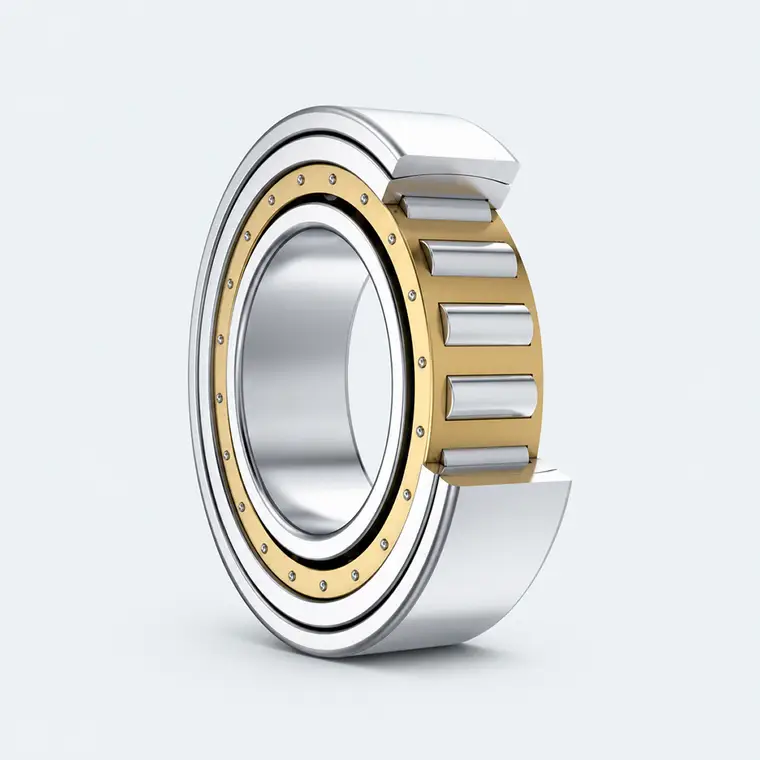

Das Lagerspiel bezeichnet den kleinen Spalt zwischen Wälzkörpern und Laufbahnen im Inneren eines Lagers, bevor es eingebaut oder belastet und der Betriebstemperatur ausgesetzt wird. Bei Zylinderrollenlagern bestimmt dieses Spiel, wie leicht sich die Rollen in den Laufbahnen bewegen können.
Im Betrieb eines Lagers bleibt das Lagerspiel nicht konstant. Es wird durch Presspassungen, die Ausdehnung von Welle und Gehäuse, die Schmierfilmdicke und die im Betrieb entstehende Wärme beeinflusst. Daher muss die anfängliche Lagerspielklasse diese Änderungen berücksichtigen, um einen optimalen Lagerbetrieb unter realen Betriebsbedingungen zu gewährleisten.
Zu den Standard-Luftspaltklassen gehören CN (normal), C3, C4 und manchmal C5. C3 und C4 werden häufig in industriellen Schwerlast- oder Hochtemperaturanwendungen eingesetzt.
Hauptunterschied zwischen C3- und C4-Freigabe
Der Hauptunterschied zwischen C3 und C4 liegt im Ausmaß der internen Clearance.
Das C3-Spiel ist größer als normales Spiel und wird typischerweise bei mäßiger Wärmeausdehnung oder leicht engen Passungen verwendet. Es bietet ein ausgewogenes Verhältnis zwischen Stabilität und Wärmetoleranz.
Das C4-Spiel ist größer als das C3-Spiel und ist für extremere Bedingungen ausgelegt, insbesondere dort, wo höhere Betriebstemperaturen, starke Presspassungen oder eine signifikante Wellenausdehnung auftreten.
In der Praxis bietet C3 eine präzisere interne Steuerung und höhere Steifigkeit, während C4 mehr Spielraum für die Kompensation thermischer und mechanischer Verformungen bietet.
Auswirkungen der Wahl zwischen C3 und C4 auf die Leistung
Die Wahl zwischen C3 und C4 beeinflusst direkt mehrere Leistungsfaktoren von Zylinderrollenlagern:
Bei zu geringem Lagerspiel kann es nach der Wärmeausdehnung zu einer übermäßigen Vorspannung kommen. Dies erhöht die Reibung, beschleunigt den Verschleiß und kann zu vorzeitigem Ausfall führen. Umgekehrt kann zu großes Lagerspiel Vibrationen, ungleichmäßige Lastverteilung und eine verringerte Rotationsgenauigkeit verursachen.
C3-Spiel bietet im Allgemeinen eine bessere Rotationsstabilität und ist vorzuziehen, wenn die Betriebstemperaturen moderat sind und die Systemsteifigkeit wichtig ist. C4-Spiel eignet sich hingegen besser für Umgebungen mit deutlich ansteigenden Temperaturen oder wenn die Passung von Welle und Gehäuse das interne Spiel während der Montage verringert.
Durch eine korrekte Auswuchtung wird sichergestellt, dass das Lager während des Betriebs ein optimales Betriebsspiel nahe Null oder leicht positiv beibehält, was für eine lange Lebensdauer entscheidend ist.
Wann sollte man die C3-Freigabe wählen?
Die Lagerluftgröße C3 wird häufig für Anwendungen mit stabilen und vorhersehbaren Betriebsbedingungen gewählt. Sie eignet sich besonders für Lager mit mäßiger Wärmeausdehnung und Standard-Montagepassungen.
Typische Anwendungsgebiete sind Elektromotoren, Getriebe, Pumpen und mittelschnelllaufende Industriemaschinen. In diesen Systemen wird der Temperaturanstieg kontrolliert, und ein übermäßiger Spalt ist nicht erforderlich.
C3 ist auch dann die bevorzugte Wahl, wenn höhere Präzision und ein ruhigerer Lauf erforderlich sind. Da es im Vergleich zu C4 weniger internes Spiel aufweist, trägt es zur Reduzierung von Vibrationen und Geräuschen bei, was in Anwendungen, bei denen mechanische Stabilität Priorität hat, wichtig ist.
Allerdings kann die C3-Spielbarkeit in Umgebungen, in denen eine hohe Wärmeentwicklung auftritt oder in denen Presspassungen den internen Spielraum während der Montage erheblich verringern, möglicherweise nicht gut funktionieren.
Wann sollte man die C4-Freigabe wählen?
Das C4-Spiel ist für anspruchsvollere Betriebsbedingungen ausgelegt. Es wird häufig in Hochtemperaturumgebungen, bei Schwerlastgeräten und in Systemen mit großen Presspassungen zwischen Welle und Gehäuse eingesetzt.
Branchen wie Stahlwerke, Bergbaumaschinen, Zementproduktion und Papierherstellung setzen aufgrund der rauen Betriebsbedingungen häufig auf Zylinderrollenlager mit C4-Lagerluft.
C4 ist besonders effektiv bei signifikanter Wärmeausdehnung. Mit steigender Temperatur dehnen sich sowohl Welle als auch Innenring aus, wodurch sich das Lagerspiel verringert. Bei unzureichendem Lagerspiel kann das Lager in einen Vorspannungszustand geraten, was zu Überhitzung und verkürzter Lebensdauer führt. C4 kompensiert diesen Effekt durch zusätzlichen Innenraum.
Übermäßiges Spiel sollte jedoch vermieden werden. Bei Verwendung von C4 in Anwendungen mit geringer Last oder niedriger Temperatur kann dies zu verringerter Steifigkeit und verstärkten Vibrationen führen und somit die Systemgenauigkeit beeinträchtigen.
Schlüsselfaktoren für die Auswahl zwischen C3 und C4
Die Wahl zwischen C3 und C4 erfordert eine systematische Bewertung der Betriebsbedingungen und darf sich nicht auf allgemeine Annahmen stützen. Dabei sind mehrere kritische Faktoren zu berücksichtigen:
- Betriebstemperatur
Die Temperatur ist einer der wichtigsten Faktoren für die Wahl des Spaltmaßes. Höhere Betriebstemperaturen erfordern ein größeres Anfangsspaltmaß, um die Wärmeausdehnung auszugleichen. Bei Systemen, die dauerhafter Hitze ausgesetzt sind, ist C4 oft besser geeignet.
- Wellen- und Gehäusepassung
Presspassungen verringern das Innenspiel nach der Montage. Bei enger Passung der Welle oder starker Ausdehnung des Gehäusematerials unter Last muss der Konstrukteur diese Verringerung berücksichtigen. In solchen Fällen kann C4 erforderlich sein.
- Lastbedingungen
Hohe Radial- und Stoßbelastungen können die innere Verformung von Lagerkomponenten beeinflussen. Obwohl sowohl C3 als auch C4 hohe Belastungen aufnehmen können, ist C3 im Allgemeinen bei stabilen und kontrollierten Lastbedingungen vorzuziehen, während C4 besser für variable oder extreme Belastungsumgebungen geeignet ist.
- Drehzahl
Bei hohen Drehzahlen kann zu großes Spiel zu Instabilität führen, während zu geringes Spiel Wärme erzeugen kann. C3 eignet sich oft besser für Hochgeschwindigkeits-Präzisionssysteme, während C4 für langsamere, aber anspruchsvollere Schwerlastanwendungen reserviert ist.
- Anforderungen an Vibration und Genauigkeit
Anwendungen, die hohe Laufgenauigkeit, geringe Vibrationen und einen ruhigen Lauf erfordern, profitieren typischerweise von einem C3-Spiel. Ein C4-Spiel kann zu etwas mehr interner Bewegung führen, was die Präzision in empfindlichen Systemen beeinträchtigen kann.
Häufige Missverständnisse bei der Sicherheitsüberprüfung
Viele Anwender gehen fälschlicherweise davon aus, dass ein größerer Spalt automatisch eine bessere Leistung unter allen Bedingungen bedeutet. Tatsächlich muss der Spalt dem thermischen und mechanischen Verhalten des Systems entsprechen.
Ein weiterer häufiger Irrtum besteht darin, das Lagerspiel ausschließlich anhand der Lagergröße oder der Tragfähigkeit zu bestimmen. Die Wahl des Lagerspiels hängt jedoch nicht direkt von der Tragfähigkeit ab, sondern von den Betriebsbedingungen und der Passgenauigkeit.
Eine Überschätzung des Lagerspiels kann zu Instabilität führen, während eine Unterschätzung Überhitzung und Fressen verursachen kann. Beide Situationen können die Lagerlebensdauer erheblich verkürzen.
Bewährte Verfahren im Ingenieurwesen für eine zuverlässige Auswahl
Bei der professionellen Lagerkonstruktion und -wartung wird die Wahl des Lagerspiels typischerweise durch thermische Analysen und Betriebssimulationen validiert. Ingenieure berechnen häufig die zu erwartende Wärmeausdehnung, die Reduzierung der Presspassung und die Schmierbedingungen, bevor sie C3 oder C4 auswählen.
In vielen Fällen werden Prototypentests oder Praxiserfahrungen genutzt, um die optimale Spaltbreite zu ermitteln. Zuverlässige Hersteller bieten häufig anwendungstechnische Unterstützung an, um Kunden bei der Auswahl der richtigen Güteklasse auf Basis realer Einsatzbedingungen und nicht theoretischer Annahmen zu helfen.
Abschluss
Die Wahl des richtigen Lagerspiels (C3 oder C4) für Zylinderrollenlager ist keine reine Geschmacksfrage, sondern eine technische Entscheidung, die die Zuverlässigkeit und Lebensdauer der Maschine direkt beeinflusst. Lagerspiel C3 eignet sich im Allgemeinen besser für stabile, hochpräzise Anwendungen bei moderaten Temperaturen, während Lagerspiel C4 besser für hohe Beanspruchung, hohe Temperaturen und Presspassungen geeignet ist.
Ein fundierter Auswahlprozess, der Temperatur, Belastung, Drehzahl und Montagebedingungen berücksichtigt, gewährleistet, dass das Lager über seine gesamte Lebensdauer im optimalen Lagerspielbereich arbeitet. Für industrielle Anwender bedeutet dies weniger Ausfälle, geringere Wartungskosten und eine höhere Anlageneffizienz.
Durch das Verständnis der funktionalen Unterschiede und Anwendungsszenarien von C3 und C4 können Ingenieure genauere und zuverlässigere Entscheidungen treffen und letztendlich die Leistung des gesamten mechanischen Systems verbessern.
